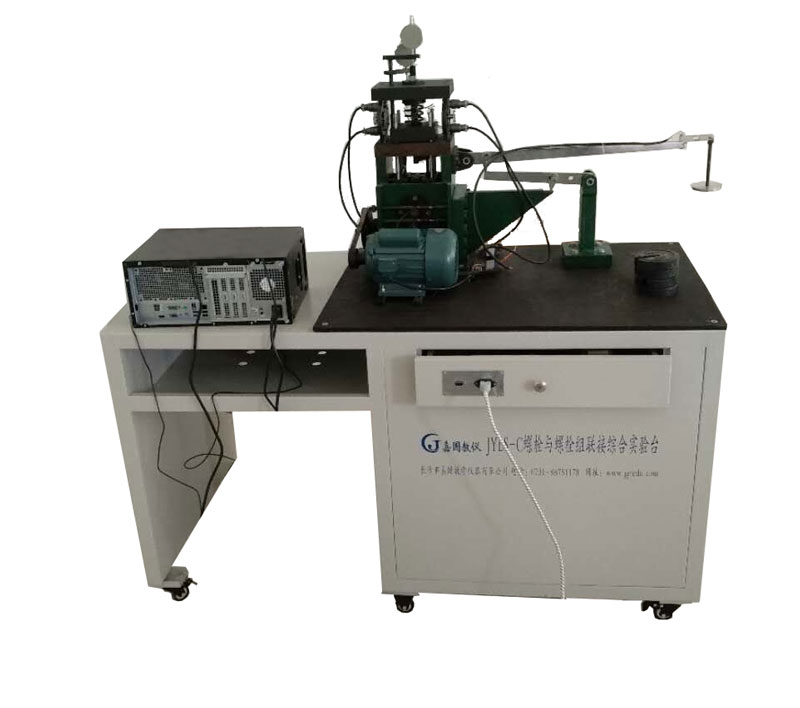

JYLS-C型螺栓與螺栓組聯接綜合實驗臺

產品簡介： 該實驗臺是采用現代測試技術，利用傳感器器及計算機既可對單個螺栓聯接進行靜、動態參數采集、處理、仿真，完成螺栓應力與變形的測試與分析實驗；又可對螺栓組應力與變形的測試與分析實驗，測量數據穩定，重復性好，是理想的基礎教學實驗設備。

7x24小時咨詢熱線 13667316246  13606500984

通過微信聯絡

（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）

一、實驗臺特點：

1、本實驗臺除用來做螺栓聯接各種實驗外，還可用來做螺栓組的應力測試實驗及電阻應變片靈敏系數測量實驗。

2、測試手段先進：采用了新型的高性能靜態電阻應變儀，可手動、自動、計算機控制調零，測量數據穩定，重復性好，配有RS232串口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線；另外測量面板上配有數碼管顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。

3、被測螺栓采用40Cr優質合金鋼精制，性能穩定。

4、本實驗臺電阻應變片粘貼工藝由專業傳感器廠家承擔，牢固穩定。

5、實驗臺外形為工作臺板+箱體落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。

二、實驗項目及內容：

1、完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗：

（1）剛性墊片、無錐塞聯接的靜、動態實驗；

（2）剛性墊片、有錐塞聯接的靜、動態實驗；

（3）彈性墊片、無錐塞聯接的靜、動態實驗；

（4）彈性墊片、有錐塞聯接的靜、動態實驗；

并繪制螺栓和被聯接件受力與變形的靜、動態曲線。

2、完成螺栓組聯接特性（測定螺栓組的載荷分布）實驗，繪制螺栓組的載荷分布的靜態曲線。

3、了解單個螺栓在擰緊過程中各部分的受力情況。

4、了解單個螺栓受靜態軸向載荷時的變形規律。

5、觀察單個螺栓動應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。

6、電阻應變片靈敏度系數測量實驗。

三、主要配置及參數：

螺栓組被測螺栓10根，中段直徑Φ6.5mm，兩端螺紋M10，螺栓材料40Cr；

單螺栓被測螺栓1根，螺紋M16×2，螺栓材料40Cr；

電阻應變片電阻值 R=120Ω；

靈敏度系數 K=2.20；

靜動態電阻應變儀1臺   測量通道  12路；

砝碼  1kg  2塊，0.5kg  3塊；

專用軟件光盤   1張；

外形尺寸：1000×450×1100mm；

實驗臺重量：120kg。
