JGXSK-A數控銑床綜合實訓系統

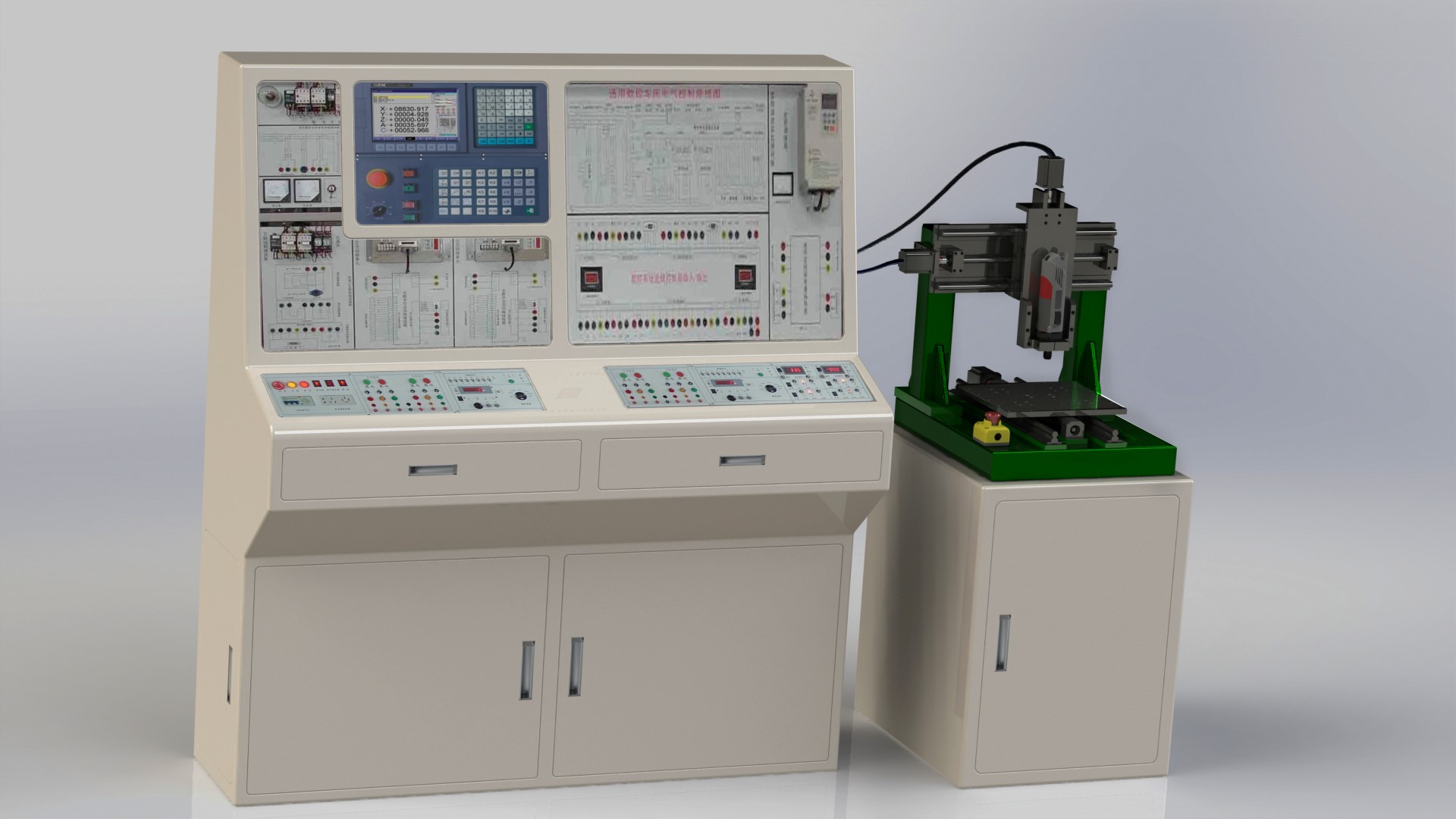

產品簡介： JGXSK-A數控銑床綜合實訓系統以數控銑床為研究對象，按照工業型數控銑床的技術標準以及數控技術（技能）職業教育的特點，將實訓系統設計成機床實體、數控系統和電氣控制三大核心模塊。

7x24小時咨詢熱線 13667316246  13606500984

通過微信聯絡

（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）

一、實訓系統概述

JGXSK-A數控銑床綜合實訓系統是專門為職業院校、技工學校、職業培訓機構研制的數控銑床教學的專門設備。該系統包含了數控系統應用、PLC控制、變頻調速技術、傳感與檢測、伺服驅動控制、電氣控制、機械傳動等技術，可完成數控機床的安裝、接線、調試、故障診斷與維修等技術技能的訓練與考核。該系統由小型銑床實體、機床電氣控制柜和裝調工作臺（選配）組成。該系統可采用380伏或220伏交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。

JGXSK-A數控銑床綜合實訓系統標準配制廣州數控系統，也可根據客戶要求選配華中數控系統、西門子數控系統、法那克數控系統。該系統采用模塊化、開放式設計，可讓學生直觀了解數控機床各功能模塊的工作原理，同時，該系統設計了多種安全設置確保初學者操作時的安全，系統占地少，耗電量小，教學效果明顯。為方便教學和實驗室的用電安全，系統提供220v和380v兩種電源模式供客戶進行選擇。合理緊湊的工業機床結構，剛性優良的機械性能，穩定可靠的電氣系統控制，標準全面的操作功能，支持各種CAD/CAM軟件生產的G指令加工程序。系統既是小型有色金屬零件的數控加工設備，也是優良的數控技術教學儀器。

二、系統結構與特點

1、系統由裝調工作臺（選配）、小型銑床實體、機床電氣控制柜、數控系統等組成。

2、裝調工作臺（選配）采用全實木結構，工作臺面板加鋪橡膠墊，具有很好的人機工學特點，結實耐用，易清理。面板四周采用不銹鋼包邊，下方設有工具柜。裝調工作臺主要用于機床部件的裝調等。

3、實物小型銑床由機床底座、立柱、主軸單元、進給傳動系統和輔助裝置等組成，具有較好的機械精度，可對金屬、塑料、有機玻璃等材料進行精密加工。

（1）機床底座選用1.5mm優質鋼板，采用亞光噴塑、鈑金結構，具有很好的強度和剛性。上底座方設有安裝平臺，四周設有圍邊，可接溢出潤滑油和方便清理鐵屑等。

（2）機床底座、立柱、主軸單元、工作臺、進給系統等均采用金屬結構，經精密加工而成，確保機床精度穩定。

（3）主軸單元由箱體、主軸、主軸電機、同步帶等組成，可進行主軸的裝配與調整主軸電機的安裝與調整、編碼器的安裝與調整等技能訓練。主軸與主軸電機采用同步帶聯接，且具有張緊力結構，可進行張緊力調整。

（4）X、Y軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座、調節塊、工作臺等組成。零件均按工業型零件精制而成（或選用工業型標準件），可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、工作臺的裝配與調整等技能訓練。

（5）Z軸進給傳動系統由滾珠絲杠螺母副、導軌、軸承、軸承支座、電機支座等組成。零件均按工業型零件精制而成（或選用工業型標準件），可進行導軌預緊力調整、滾珠絲杠的裝配與調整等技能訓練。

（6）輔助裝置由潤滑系統、照明系統、防護罩等組成。

（7）配有主軸芯棒、直角尺等機床檢具，可進行數控銑床幾何精度檢測方面的訓練。

4、機床電氣控制柜選用1.5mm優質鋼板，采用亞光噴塑、鈑金結構，具有很好的強度和剛性。機床電氣控制柜的正面裝有數控系統和操作面板，背面為機床電氣元器件，柜內器件布局與工業型機床的模式一致。電氣柜內的電氣安裝板設有標準安裝支架，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。

5、系統標準配置為廣州數控系統980系列，也提供西門子802C數控系統、發那科Oi mate TD數控系統、華中數控系統或本公司自主品牌的開放式數控系統等多種數控系統的配置方案，用戶可根據實際建設需要選擇合適的數控系統，以滿足實驗教學要求。

6、X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。

7、系統采用三相四線AC380V交流或220伏（客戶選擇）電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置。

三、系統主要技術參數

1、輸入電源：三相四線AC380V±10% 50Hz或220V±10% 50Hz

2、裝置容量：≤3KVA

3、外形尺寸：1200mm×600mm×750mm（裝調工作臺（選配））

1700mm×700mm×1000mm（實物小型銑床）

850mm×600mm×1750mm（機床電氣控制柜）

4、實物小型銑床主要技術參數

1、工作行程：X/Y/Z=200/300/60mm    2、最大工件厚度：≤60mm

3、工作臺尺寸：長×寬=445×240mm     4、傳動單元:滾珠絲桿（C5級、規格1605）

5、最大鉆孔直徑：Æ13mm            6、最大銑削直徑：Æ25mm

7、系統分辨率 ：0.00125mm          8、工作臺 T 型槽尺寸：12 mm

9、工作臺 T 型槽個數：4            10、定位精度：0.03mm

11、主軸錐度:MT3                   12、主軸轉速范圍:300-3500 轉/分鐘

13、主軸電機：750W水冷變頻電機      14、主軸孔錐度：MT3

15、外形尺寸：780 × 800 ×1750mm   16、設備凈重/毛重:<300Kg /350Kg

5、數控系統主要參數

標準配置數控系統為廣州數控980系列。數控系統采用了32位嵌入式CPU和超大規�？删幊唐骷�FPGA，運用實時多任務控制技術和硬件插補技術，實現了μm級精度的運動控制，確保高速、高效率加工。采用了8吋彩色寬屏LCD及更友好的顯示界面，加工軌跡能實時跟蹤顯示，增加了系統時鐘及報警日志。在操作編程方面，采用ISO國際標準數控G代碼，同時兼容日本發那科（FANUC）數控系統。國內主流的編程方式，方便操作者更快、更容易使用本系統。主要技術參數如表1所示。

表1：JGXSK-A數控系統技術性能參數表

四、實訓項目

1、數控銑床裝配與調試

2、數控銑床故障診斷與排除；

3、機械裝配與調整；

4、機床電氣安裝和線路連接；

5、數控銑床幾何精度檢測；

6、數控銑床操作、編程與試件加工；

7、數控銑床保養和維護。

8、機床PLC實訓

9、變頻器無級調速

10、數控系統參數設置實訓

五、系統配置清單

表2：JGXSK-A數控銑床綜合實訓系統基本配置清單
